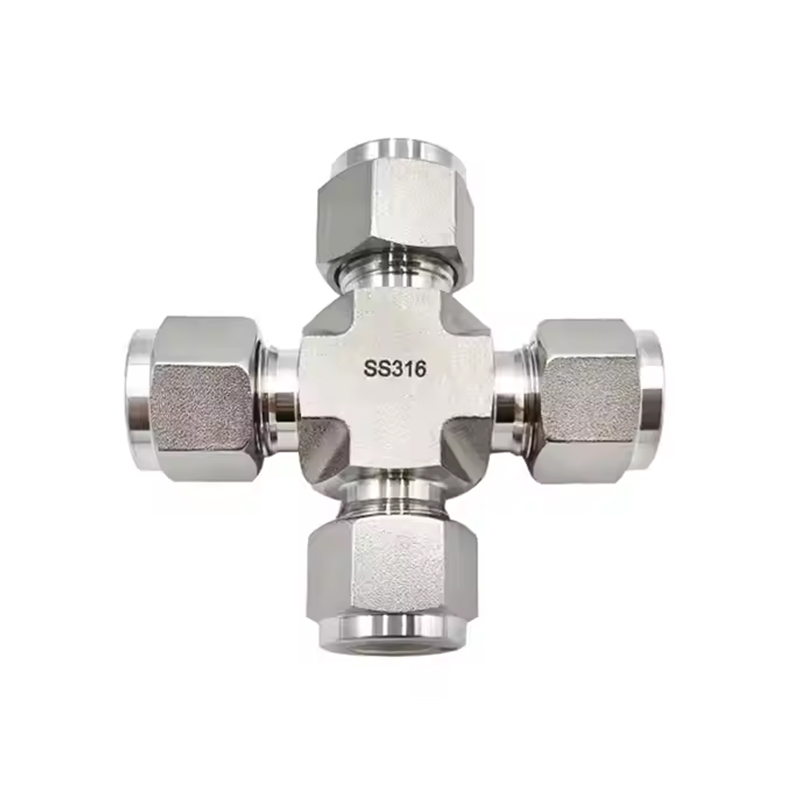

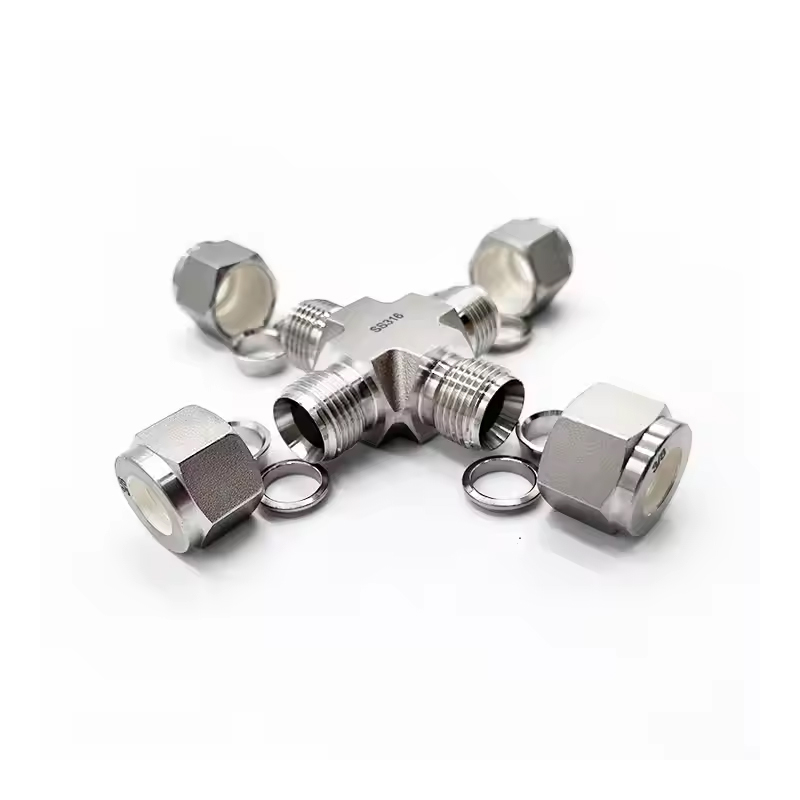

Phụ kiện ống nén chéo bằng thép không gỉ

Phụ kiện ống nén Cross Union bằng thép không gỉ là phụ kiện ống hiệu suất cao được sản xuất bằng công nghệ rèn chính xác. Nó được thiết kế để đáp ứng nhu cầu về chất lỏng, khí đốt, phương tiện hóa học công nghiệp và các hệ thống đường ống khác. Phụ kiện đường ống này có hiệu suất bịt kín tuyệt vời và khả năng chịu áp suất cao, phù hợp với nhiều môi trường làm việc khắc nghiệt khác nhau. Nó được sản xuất bằng công nghệ rèn, có thể nâng cao hiệu quả độ bền, độ cứng và độ bền của phụ kiện đường ống. So với quá trình đúc, cấu trúc bên trong của phụ kiện đường ống rèn dày đặc hơn và có thể chống lại tác động của các yếu tố bên ngoài như sốc cơ học, rung, mỏi, v.v. tốt hơn. Thiết kế chéo của phụ kiện đường ống cho phép hình thành nhiều điểm kết nối trong hệ thống đường ống. Phụ kiện đường ống hình chữ thập có thể thực hiện phân phối chất lỏng theo nhiều hướng, đơn giản hóa việc bố trí đường ống, giảm số lượng phụ kiện đường ống, từ đó tiết kiệm không gian và giảm chi phí.

Liên hệ với chúng tôi

TRƯỚCV: Phụ kiện nam Ferrules đôi bằng thép không gỉ TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Máy móc: Giả mạo

Kiểu: Chữ thập

Nơi xuất xứ: Giang Tô, Trung Quốc (đại lục)

Tên thương hiệu: SAM-LOK

Kết nối: ferrule đôi

Mã đầu: Lục giác

Kích thước OD: 1/16''-1'',3mm-25mm

Áp suất làm việc: lên tới 6000psi

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Xử lý ống: ủ hoàn toàn

Hình nón bên trong: xử lý đánh bóng gương

Nhiệt Độ làm việc: -20 đến 200 độ C

tham số

Ống chữ T OD (trong.)	Thứ tự cơ bản Số	Kích thước, tính bằng. (mm)
Ống chữ T OD (trong.)	Thứ tự cơ bản Số	L	C	D	F	E
8/1	-UC-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16/3	-UC-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UC-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UC-FT5	1.17(29.7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
8/3	-UC-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(159)	0,28(7,1)
1/2	-UC-FT8	1,42(36,1)	0,90(22,9)	0,69(17,5)	0,81(20,6)	0,41(10,4)
8/5	-UCFT10	1,43(36,3)	0,96(24,4)	1,00(25,4)	1,06(27,0)	0,50(12,7)
3/4	-UCFT12	1,57(39,9)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
8/7	-UCFT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UC-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)

Ống chữ T 0.D. (mm)	Đặt hàng cơ bản Số	Kích thước, mm(in.)
Ống chữ T 0.D. (mm)	Đặt hàng cơ bản Số	L	C	D	F	E
3	-UC-MT3	22,3(0,88)	12,9(0,51)	12.0(0.47)	9,5(0,37)	2,4(0,09)
4	-UC-MT4	25,4(1,00)	13,7(0,54)	12.0(0.47)	12,7(0,50)	2,4(0,09)
6	-UC-MT6	27,0(1,06)	15,3(0,60)	14.0(0.55)	12,7(0,50)	4,8(0,19)
8	-UC-MT8	29,9(1,18)	16,2(0,64)	16.0(0.63)	15,9(0,63)	6,4(0,25)
10	-UC-MT10	33,5(1,32)	17,2(0,68)	19,0(0,75)	20,6(0,81)	7,9(0,31)
12	-UC-MT12	36.0(1.42)	22,8(0,90)	22.0(0.87)	20,6(0,81)	9,5(0,37)
16	-UC-MT16	3Z0(1,46)	24,4(0,96)	25.0(098)	23,8(0,94)	12,7(0,50)
18	-UC-MT18	38,3(1,51)	24,4(0,96)	30.0(1.18)	27,0(1,06)	15,1(0,59)
20	-UC-MT20	44,6(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	15,9(0,63)
22	-UC-MT22	44,7(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	18,3(0,72)
25	-UC-MT25	49,2(1,94)	31.3(1.23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
