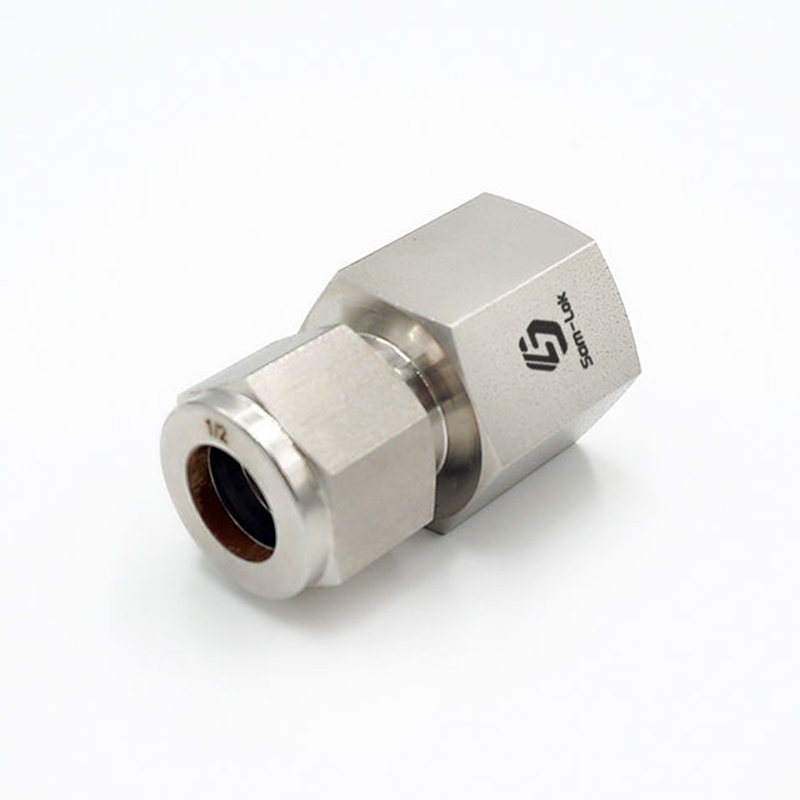

Phụ kiện nữ Ferrules đôi bằng thép không gỉ

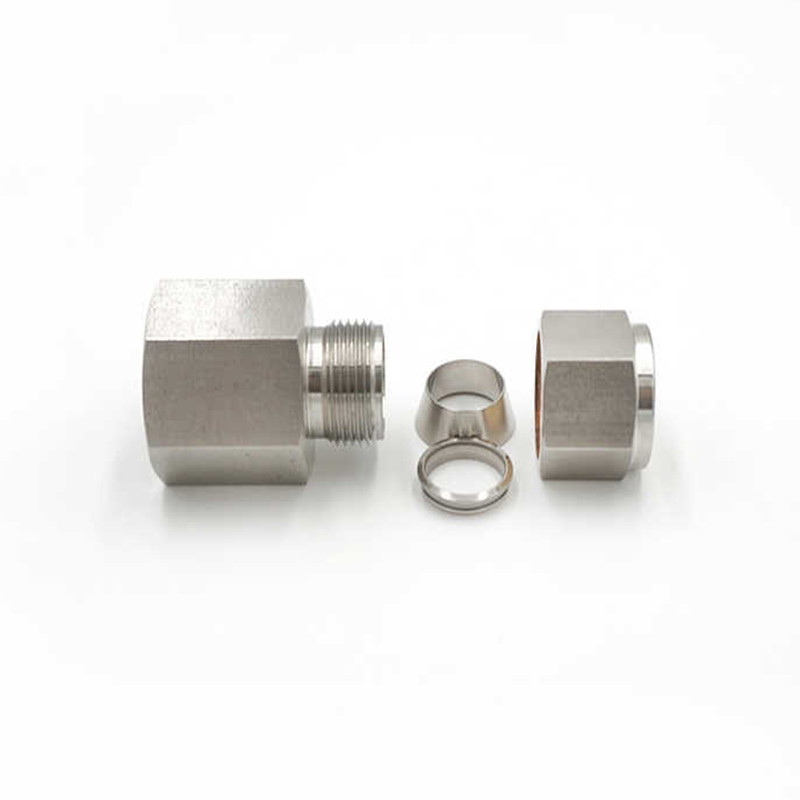

Phụ kiện ống nối đôi bằng thép không gỉ là một bộ phận hiệu suất cao, được thiết kế chính xác, được thiết kế để kết nối an toàn, không rò rỉ trong các hệ thống đường ống thủy lực, khí nén và công nghiệp. Nó sử dụng kiểu kết nối ferrule kép. Thiết kế này bao gồm hai vòng đệm (ren ngoài và vòng đệm bên trong) tạo thành một vòng đệm kín, không rò rỉ khi bị đai ốc nén. Các vòng sắt kẹp ống từ cả hai phía, đảm bảo rằng kết nối vẫn an toàn ngay cả khi có sự dao động về áp suất và nhiệt độ. Vòng đệm bên trong cung cấp vòng đệm chính và siết chặt đường ống vào đai ốc để tránh rò rỉ; vòng đệm bên ngoài tạo thành lớp đệm thứ cấp và tăng cường hơn nữa kết nối, nâng cao độ bền tổng thể của khớp nối; thiết kế ren cái của đầu nối này có thể dễ dàng tích hợp vào các hệ thống yêu cầu các bộ phận ren cái, mang lại sự linh hoạt cho nhiều kích cỡ ống và tiêu chuẩn ren khác nhau. Ren cái cho phép lắp ráp và tháo gỡ hiệu quả mà không ảnh hưởng đến tính toàn vẹn của phốt.

Liên hệ với chúng tôi

TRƯỚC: Phụ kiện ống nén khuỷu tay nam bằng thép không gỉ SAU: Không có bài viết sau

Mô tả
Tham số

Mô tả

Chất liệu: Thép không gỉ

Kỹ thuật: Rèn Thương hiệu:SAM-LOK Kết nối: ống nối đôi và ren cái

Hình dạng: Bằng nhau Loại sợi:Unf,NPT,BSPT Mã đầu: Hình lục giác

Kích thước OD: 1/16''-1'',3mm-25mm

Cấu trúc: liên kết, khuỷu tay, tee, chéo, vách ngăn, đầu nối nam hoặc nữ

Áp suất làm việc: 3000- 6000psi

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Xử lý ống: ủ hoàn toàn

Hình nón bên trong: xử lý đánh bóng gương

Nhiệt Độ làm việc: -20 đến 200 độ C

Tham số

Ống chữ T OD (trong.)	P-NPT Kích thước	Thứ tự cơ bản Số	Kích thước, tính bằng (mm)
Ống chữ T OD (trong.)	P-NPT Kích thước	Thứ tự cơ bản Số	L	B	C	E	D	F
16/1	16/1	-FC-FT1-FN1	0,93(23,6)	0,39(9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
16/1	8/1	FC-FT1-FN2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
8/1	8/1	FC-F12-FN2	1.13(28.7)	0,41(10,4)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
8/1	1/4	-FC-F12-FN4	1,32(33,5)	0,59(15,0)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,75(19,1)
16/3	8/1	-FC-F13-FN2	1.17(29.7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	8/1	FC-FT4-FN2	1,23(31,2)	0,41(10,4)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41(35,8)	0,59(15,0)	060(15.2)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	8/3	-FC-FT4-FN6	1,48(37,6)	0,59(15,0)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
16/5	8/1	FC-FT5-FN2	1,26(32,0)	0,41(10,4)	0,64(16,3)	16.3(6.4)	0,63(15,9)	0,56(14,3)
16/5	1/4	-FC-FT5-FN4	1,45(36,8)	0,59(15,0)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,75(19,1)
8/3	8/1	-FC-F16-FN2	1,29(32,8)	0,41(10,4)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
8/3	1/4	-FC-FT6-FN4	1,48(37,6)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)
8/3	8/3	FC-F16-FN6	1,54(39,1)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,87(22,0)
8/3	1/2	FC-FT6-FN8	1,73(43,9)	0,78(19,8)	0,66(16,8)	0,28(7,1)	0,69(17,5)	1,06(27,0)
1/2	1/4	-FC-FT8-FN4	1,59(40,4)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	8/3	-FC-F18-FN6	1,65(41,9)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	FC-FT8-FN8	1,84(46,7)	0,78(19,8)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	3/4	-FC-FT8-FN12	1,90(48,3)	0,81(20,6)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,31(33,3)
8/5	1/2	-FC-FT10-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	1/2	-FC-FT12-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,62(15,7)	1.13(28.6)	1,06(27,0)
3/4	3/4	-FC-FT12-FN12	1,90(48,3)	0,81(20,6)	0,96(24,4)	0,62(15,7)	1.13(28.6)	1,31(33,3)
8/7	3/4	-FC-FT14-FN12	1,96(49,8)	0,81(20,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)
1	3/4	-FC-FT16-FN12	2.10(53.3)	0,81(20,6)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,37(34,9)
1	1	-FC-FT16-FN16	2,45(62,2)	1,00(25,4)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)
4/11	4/11	-FC-FT20-FN20	2,94(74,7)	1,00(25,4)	1,62(41,1)	1,09(27,7)	1,87(47,6)	2,13(54,0)
2/11	2/11	-FC-FT24-FN24	3,30(83,8)	1,09(27,7)	1,97(50,0)	1,43(36,3)	2,25(57,2)	2,37(60,3)

Ống chữ T OD (mm)	P-N PT Kích thước	Cơ bản Đặt hàng Số	Kích thước, mm(in.)
Ống chữ T OD (mm)	P-N PT Kích thước	Cơ bản Đặt hàng Số	L	B	C	E	D	F
3	8/1	-FC-MT3-FN2	28,7(1,13)	10,4(0,41)	12,9(0,51)	2,4(0,09)	12.0(0.47)	14.0(0.55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15.0(0.59)	12,9(0,51)	2,4(0,09)	12.0(0.47)	19,0(0,75)
4	8/1	-FC-MT4-FN2	29,7(1,17)	10,4(0,41)	13,7(0,54)	2,4(0,09)	12.0(0.47)	14.0(0.55)
6	8/1	-FC-MT6-FN2	31.3(1.23)	10,4(0,41)	15,3(0,60)	4,8(0,19)	14.0(0.55)	14.0(0.55)
6	1/4	-FC-MT6-FN4	35,8(1,41)	15.0(0.59)	15,3(0,60)	4,8(0,19)	14.0(0.55)	19,0(0,75)
6	8/3	-FC-MT6-FN6	37,7(1,48)	15.0(0.59)	15,3(0,60)	4,8(0,19)	14.0(0.55)	22.0(0.87)
6	1/2	-FC-MT6-FN8	42,5(1,67)	19,8(0,78)	15,3(0,60)	4,8(0,19)	14.0(0.55)	27,0(1,06)
8	8/1	-FC-MT8-FN2	32.1(1.26)	10,4(0,41)	16,2(0,64)	4,8(0,19)	16.0(0.63)	15.0(0.59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15.0(0.59)	16,2(0,64)	6,4(0,25)	16.0(0.63)	19,0(0,75)
8	8/3	-FC-MT8-FN6	38,5(1,52)	15.0(0.59)	16,2(0,64)	6,4(0,25)	16.0(0.63)	22.0(0.87)
8	1/2	-FC-MT8-FN8	43,3(1,70)	19,8(0,78)	16,2(0,64)	6,4(0,25)	16.0(0.63)	27,0(1,06)
10	8/1	-FC-MT10-FN2	33.0(1.30)	10,4(0,41)	17,2(0,68)	4,8(0,19)	19,0(0,75)	15.0(0.59)
10	1/4	-FC-MT10-FN4	37,8(1,49)	15.0(0.59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	19,0(0,75)
10	8/3	-FC-MT10-FN6	39,4(1,55)	15.0(0.59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22.0(0.87)
10	1/2	-FC-MT10-FN8	44,2(1,74)	19,8(0,78)	17,2(0,68)	7,9(0,31)	19,0(0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15.0(0.59)	22,8(0,90)	7,9(0,31)	22.0(087)	22.0(0.87)
12	8/3	-FC-MT12-FN6	41,9(1,65)	15.0(0.59)	22,8(0,90)	9,5(0,37)	22.0(087)	22.0(0.87)
12	1/2	-FC-MT12-FN8	46,7(1,84)	19,8(0,78)	22,8(0,90)	9,5(0,37)	22.0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7(1,96)	20,6(0,81)	22,8(0,90)	9,5(0,37)	22.0(087)	35,0(1,38)
14	3/4	-FC-MT14-FN12	49,7(1,96)	20,6(0,81)	24,4(0,96)	11.1(0.44)	25,0(0,98)	35,0(1,38)
15	1/2	-FC-MT15-FN8	46,7(1,84)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
16	8/3	-FC-MT16-FN6	41,9(1,65)	15.0(0.59)	24,4(0,96)	9,5(0,37)	25,0(0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9(1,85)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9(1,89)	19,8(0,78)	26.0(1.02)	11,9(0,47)	32.0(1.26)	30.0(1.18)
20	3/4	-FC-MT20-FN12	49,7(1,96)	20,6(0,81)	26.0(102)	15,9(0,63)	32.0(1.26)	35,0(1,38)
22	3/4	-FC-MT22-FN12	49,7(1,96)	20,6(0,81)	26.0(1.02)	15,9(0,63)	32.0(1.26)	35,0(1,38)
22	1	-FC-MT22-FN16	57,9(2,28)	25,4(1,00)	26.0(1.02)	18,3(0,72)	32.0(1.26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53,4(2,10)	20.6(081)	31.3(1.23)	15,9(0,63)	38,0(1,50)	35,0(1,38)
25	1	-FC-MT25-FN16	62,3(2,45)	25,4(1,00)	31.3(1.23)	218(0,86)	38,0(1,50)	41,0(1,61)
