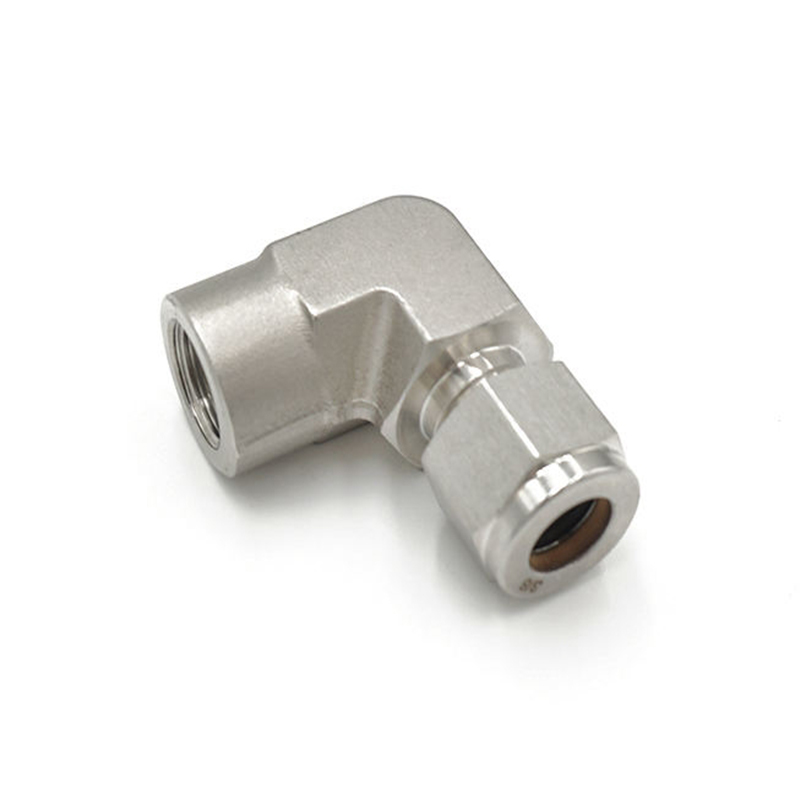

Phụ kiện ống nén khuỷu tay nữ bằng thép không gỉ

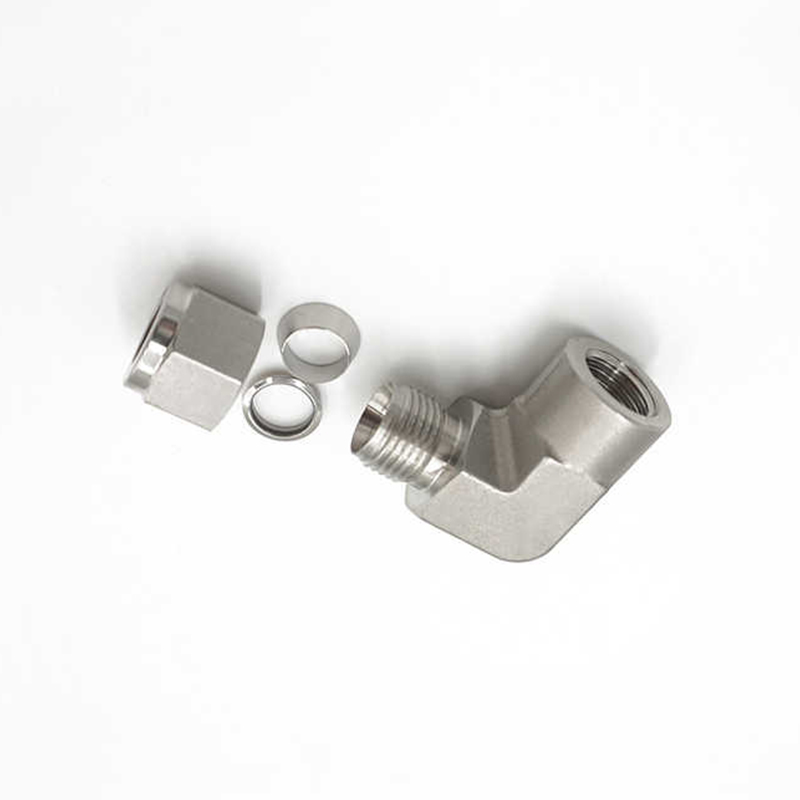

Là một phần quan trọng của hệ thống kết nối đường ống cao cấp, Phụ kiện ống nén khuỷu tay nữ bằng thép không gỉ được sử dụng rộng rãi trong dầu, khí đốt, hóa chất, chế biến thực phẩm, y học và các lĩnh vực công nghiệp khác. Nó sử dụng sự kết hợp giữa kết nối ferrule đôi và kết nối ren ngoài, với độ kín và độ ổn định cực cao. Thiết kế ống nối đôi giúp kết nối đường ống chắc chắn và đáng tin cậy hơn, đồng thời có thể chịu được môi trường làm việc áp suất cao. Kết nối ống nối ngăn chặn hiệu quả tình trạng lỏng do rung động đường ống hoặc biến động áp suất thông qua sự kết hợp chặt chẽ giữa ống nối và đường ống, đảm bảo an toàn cho hệ thống đường ống. Kết nối ren ngoài sử dụng giao diện ren được gia công chính xác để đảm bảo lắp đặt và tháo gỡ hiệu quả. Kết nối ren có thể cung cấp mô-men xoắn cao hơn, đảm bảo kết nối chặt chẽ và tránh rò rỉ. Phần đai ốc của nó được xử lý bằng mạ bạc, có thể cải thiện khả năng chống ăn mòn và chống oxy hóa, đồng thời giảm ma sát trong quá trình kết nối, đảm bảo rằng ren sẽ không bị mòn hoặc biến dạng trong quá trình lắp đặt và tháo gỡ tần số cao.

Liên hệ với chúng tôi

TRƯỚCV: Không có bài viết trước TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Chất liệu: Thép không gỉ

Kỹ thuật: Rèn Thương hiệu:SAM-LOK Kết nối: ống nối đôi và ren cái

Hình dạng: Bằng nhau Loại sợi:Unf,NPT,BSPT Mã đầu: Hình lục giác

Kích thước OD: 1/16''-1'',6mm-16mm

Cấu trúc: liên kết, khuỷu tay, tee, chéo, vách ngăn, đầu nối nam hoặc nữ

Áp suất làm việc: 3000- 6000psi

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Xử lý ống: ủ hoàn toàn

Hình nón bên trong: xử lý đánh bóng gương

Nhiệt Độ làm việc: -20 đến 200 độ C

tham số

Ống chữ T OD (trong.)	P-NPT KÍCH THƯỚC	Thứ tự cơ bản Số	Kích thước, tính bằng (mm)
Ống chữ T OD (trong.)	P-NPT KÍCH THƯỚC	Thứ tự cơ bản Số	L	B	C	D	E	F	Lx
16/1	16/1	-FE-FT1-FN1	0,71(18,0)	0,39(9,9)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,44(11,1)	0,56(14,2)
16/1	8/1	-FE-FT1-FN2	0,81(20,6)	0,41(10,4)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,56(14,3)	0,75(19,1)
8/1	8/1	-FE-FT2-FN2	0,97(24,6)	0,41(10,4)	050(12.7)	0,44(11,1)	0,09(2,3)	0,56(14,3)	0,75(19,1)
8/1	1/4	-FE-FT2-FN4	1,08(27,4)	0,59(15,0)	0,50(12,7)	0,44(11,1)	0,09(2,3)	0,69(17,5)	0,88(22,4)
16/3	8/1	-FE-FT3-FN2	1,00(25,4)	0,41(10,4)	0,54(13,7)	0,50(12,7)	0,12(3,0)	05(12.7)	0,75(19,1)
1/4	8/1	-FE-FT4-FN2	1,06(26,9)	0,41(10,4)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	1/4	-FE-FT4-FN4	1.17(29.7)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,69(17,5)	0,88(22,4)
1/4	8/3	-FE-FT4-FN6	1,25(31,8)	0,59(15,0)	0,60(15,2)	0,56(14,3)	0,19(4,8)	0,81(20,6)	0,88(22,4)
1/4	1/2	-FE-FT4-FN8	1,36(34,5)	0,78(19,8)	0,60(15,2)	0,56(14,3)	0,19(4,8)	1,00(25,4)	1.12(28.4)
16/5	8/1	-FE-FT-FN2	1.13(28.7)	0,41(10,4)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,56(14,3)	0,75(19,1)
16/5	1/4	-FE-FT5-FN4	1,20(30,5)	0,59(15,0)	0,64(16,3)	0,63(15,9)	0,25(6,4)	0,69(17,5)	0,88(22,4)
8/3	8/1	-FE-FT6-FN2	1,20(30,5)	0,41(10,4)	0,66(16,8)	0,69(17,5)	028(7.1)	0,63(15,9)	0,75(19,1)
8/3	1/4	-FE-FT6-FN4	1,23(31,2)	0,59(15,0)	066(16.8)	069(17.5)	028(7.1)	069(17.5)	0,88(22,4)
8/3	8/3	-FE-FT6-FN6	1,31(33,3)	0,59(15,0)	0,66(16,8)	0,69(17,5)	028(7.1)	0,81(20,6)	0,88(22,4)
8/3	1/2	-FE-FT6-FN8	1,42(36,1)	0,78(19,8)	0,66(16,8)	0,69(17,5)	028(7.1)	1,00(25,4)	1.12(28.4)
1/2	1/4	-FE-FT8-FN4	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	8/3	-FE-FT8-FN6	1,42(36,1)	0,59(15,0)	0,90(22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	1/2	-FE-FT8-FN8	1,53(38,9)	0,78(19,8)	0,90(22,9)	0,87(22,2)	0,41(10,4)	1,00(25,4)	1.12(28.4)
8/5	8/3	-FE-FT10-FN6	1,50(38,1)	0,59(15,0)	0,96(24,4)	1,00(25,4)	0,50(12,7)	0,94(23,8)	0,88(22,4)
8/5	1/2	-FE-FT10-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1,00(25,4)	0,50(12,7)	1,06(27,0)	1.12(28.4)
3/4	1/2	-FE-FT12-AN8	1,57(39,9)	0,78(19,8)	0,96(24,4)	1.13(28.6)	0,62(15,7)	1,06(27,0)	1.12(28.4)
3/4	3/4	-FE-FT12-FN12	1,76(44,7)	0,81(20,6)	0,96(24,4)	1.13(28.6)	0,62(15,7)	1,37(34,9)	1,25(31,8)
8/7	3/4	-FE-FT14-FN12	1,76(44,7)	0,81(20,6)	1,02(25,9)	1,25(31,8)	0,72(18,3)	1,37(34,9)	1,25(31,8)
1	3/4	-FE-FN16-FN12	1,93(49,0)	0,81(20,6)	1,23(31,2)	1,50(38,1)	0,88(22,4)	1,37(34,9)	1,25(31,8)
1	1	-FE-FT6-FN16	2.11(53.6)	1,00(25,4)	1,23(31,2)	1,50(38,1)	0,88(22,4)	1,69(42,9)	1,50(38,1)

Ống chữ T OD (mm)	P-NPT KÍCH THƯỚC	Cơ bản Đặt hàng Số	Kích thước, mm(in)
Ống chữ T OD (mm)	P-NPT KÍCH THƯỚC	Cơ bản Đặt hàng Số	L	B	C	D	E	F	Lx
6	8/1	-FE-MT6-FN2	27,0(1,06)	10,4(0,41)	15,3(0,60)	14.0(0.55)	4,8(0,19)	12,7(0,50)	19,0(0,75)
6	1/4	-FE-MT6-FN4	29,8(1,17)	15.0(0.59)	15,3(0,60)	14.0(0.55)	4,8(0,19)	17,5(0,69)	22,4(0,88)
8	8/1	-FE-MT8-FN2	28,8(1,13)	10,4(0,41)	16,2(0,64)	16.0(0.63)	4,8(0,19)	14,3(0,56)	19,1(0,75)
8	1/4	-FE-MT8-FN4	30,6(1,20)	15.0(0.59)	16,2(0,64)	16.0(0.63)	6,4(0,25)	17,5(0,69)	22,4(0,88)
10	1/4	-FE-MT10-FN4	33,5(1,32)	15.0(0.59)	17,2(0,68)	19,0(0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	8/3	-FE-MT10-FN6	33,5(1,32)	15.0(0.59)	17,2(0,68)	19,0(0,75)	7,9(0,31)	20,6(0,81)	22,4(0,88)
10	1/2	-FE-MT10-FN8	36,6(1,44)	19,8(0,78)	17,2(0,68)	19,0(0,75)	7,9(0,31)	25,4(1,00)	28,5(1,12)
12	1/4	-FE-MT12-FN4	36.0(1.42)	15.0(0.59)	22,8(0,90)	22.0(0.87)	7,9(0,31)	20,6(0,81)	22,4(0,88)
12	8/3	-FE-MT12-FN6	36.0(1.42)	15.0(0.59)	22,8(0,90)	22.0(0.87)	9,5(0,37)	20,6(0,81)	22,4(0,88)
12	1/2	-FE-MT12-FN8	38,8(1,53)	19,8(0,78)	22,8(0,90)	22.0(0.87)	9,5(0,37)	25,4(1,00)	28,4(1,12)
16	8/3	-FE-MT16-FN6	39,5(1,56)	15.0(0.59)	24,4(0,96)	25,0(0,98)	9,5(0,37)	27,0(1,06)	23,6(0,93)
16	1/2	-FE-MT16-FN8	39,5(1,56)	19,8(0,78)	24,4(0,96)	25,0(0,98)	12,7(0,50)	27,0(1,06)	28,5(1,12)
