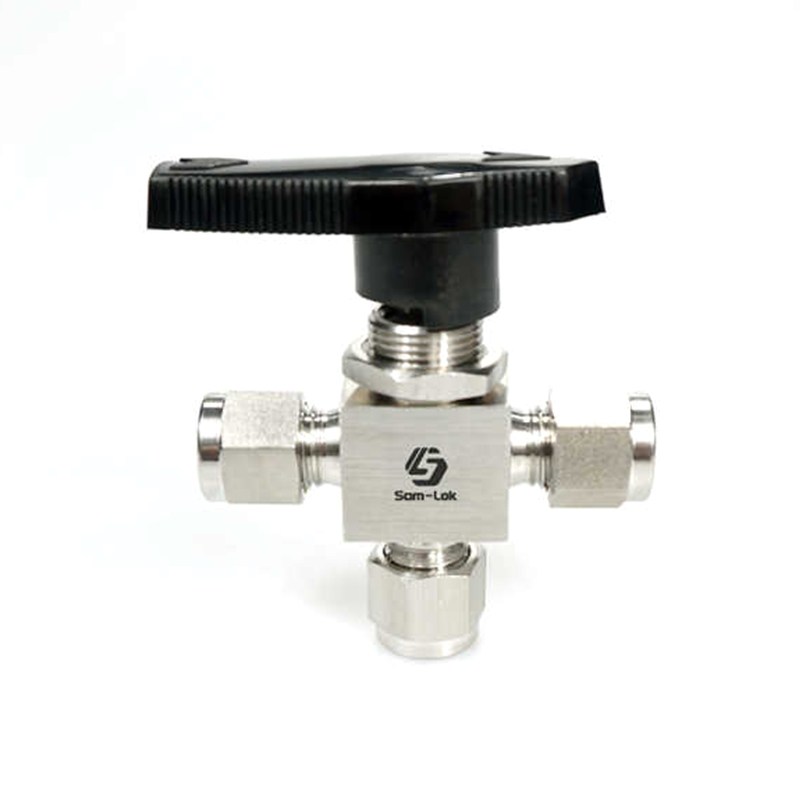

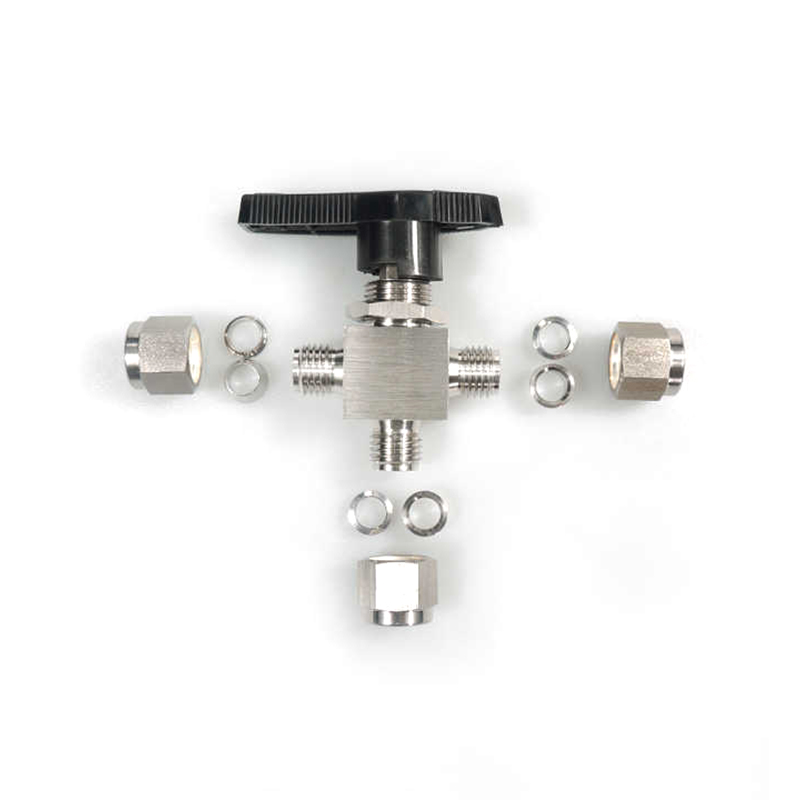

Van bi ba chiều bằng thép không gỉ đôi Ferrule

Van bi ba chiều bằng thép không gỉ đôi Ferrule có nhiều kích cỡ khác nhau từ 1/16 inch đến 3/4 inch (hoặc 3 mm đến 18 mm) để đáp ứng nhu cầu về các kích cỡ ống khác nhau. Phạm vi kích thước của nó bao gồm các ứng dụng từ điều khiển dòng chảy vi mô đến điều khiển dòng chảy lớn. Đối với các ứng dụng có không gian hạn chế hoặc yêu cầu lưu lượng nhỏ, kích thước nhỏ hơn sẽ rất phù hợp; trong khi đối với các hệ thống phức tạp có lưu lượng cao và áp suất cao, kích thước van lớn hơn có thể đảm bảo dòng chảy không bị cản trở và đảm bảo hoạt động hiệu quả của hệ thống. Nó sử dụng thân van tích hợp và thiết kế trục bi tích hợp để tránh các sự cố rò rỉ hoặc hỏng hóc có thể xảy ra do kết nối nhiều thành phần trong thiết kế van truyền thống. Thiết kế tích hợp của thân van và trục bi giúp cải thiện độ bền và độ bền tổng thể của van, đồng thời giảm các hư hỏng tiềm ẩn do lỗi lắp đặt hoặc các bộ phận lỏng lẻo.

Liên hệ với chúng tôi

TRƯỚCV: Van bi thủy lực bằng thép không gỉ Trunnion TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

●Áp suất hoạt động lên tới: 3000 psig (207 bar)
●Nhiệt độ hoạt động: -65 °F đến 300 °F (-54 °C đến 148 °C)
●Kích thước từ 1/16in. đến 3/4in. hoặc 3mm đến 18mm
●Các loại van là thẳng, ba chiều và vuông góc
●Thân van liền khối và trục bi liền khối
● Không có vùng chết, chẳng hạn như khu vực giữa bi và buồng van
●Thiết kế lối vào phía trên có thể được kiểm tra và sửa chữa trực tuyến sau khi gỡ bỏ hệ thống

tham số

Thứ tự cơ bản Số	Kết nối Loại và Kích thước	lỗ trong. (mm)	CV		Kích thước, trong. (mm)
			thẳng	Góc	A	C	D	E	F	H
-OIB-MT3-2	Ống 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	Ống 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Ống 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	ống 10mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Ống 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Ống 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Ống 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Ống 1/8"	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Ống 1/4"	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Ống 3/8"	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Ống 1/2"	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Ống 3/4”	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT12-10-3W
