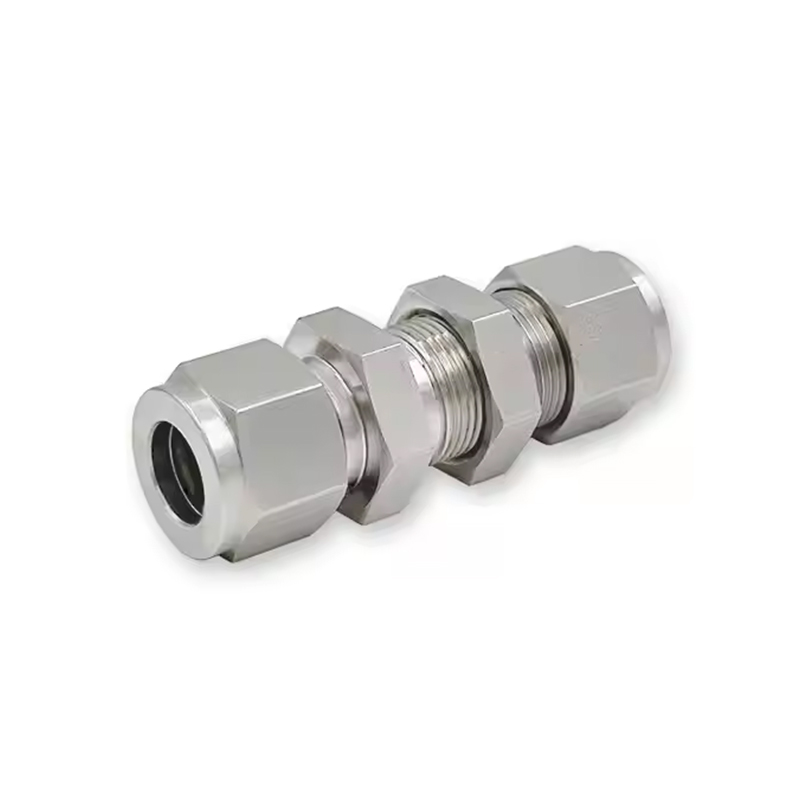

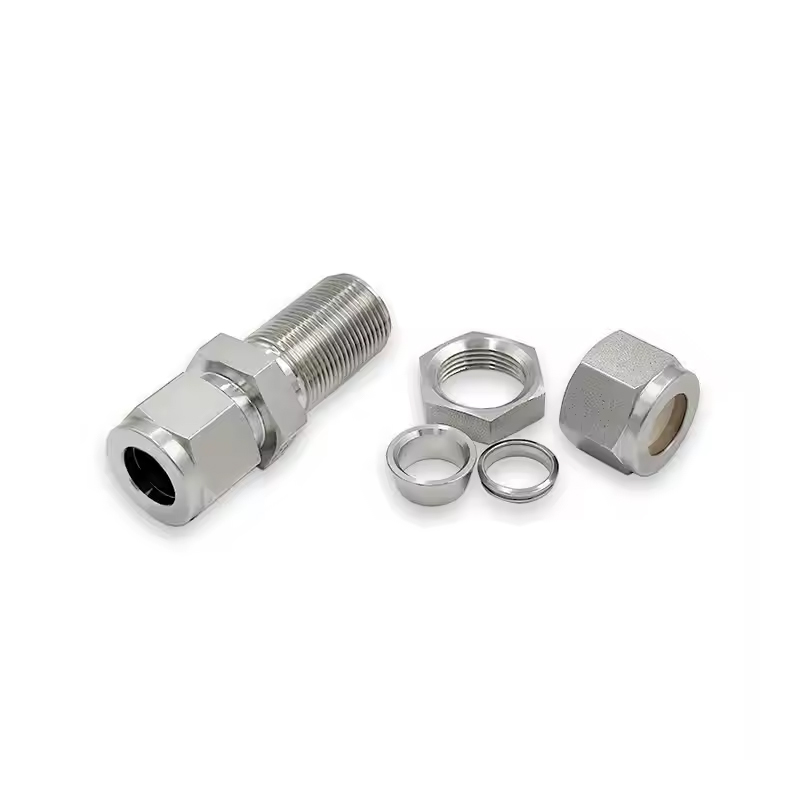

Phụ kiện liên kết vách ngăn bằng thép không gỉ

Các phụ kiện liên kết vách ngăn bằng thép không gỉ được sản xuất bằng quy trình rèn, đây là phương pháp tạo hình vật liệu thép không gỉ bằng cách tác dụng lực nén để tạo thành hình dạng mong muốn. Kỹ thuật này tạo ra cấu trúc dày đặc hơn với các tính chất cơ học tốt hơn vì các hạt của vật liệu được sắp xếp dọc theo hướng của lực tác dụng. Nó sử dụng loại kết nối nén, đây là một trong những phương pháp được sử dụng rộng rãi nhất để thiết lập các kết nối an toàn, chống rò rỉ trong các ứng dụng công nghiệp khác nhau. Trong kết nối nén, ống nối được nén vào ống hoặc ống dẫn, tạo thành một vòng bịt kín ngăn không cho bất kỳ vật liệu nào rò rỉ ra ngoài. Cơ chế này đảm bảo rằng khớp nối giữ ống chắc chắn tại chỗ, ngăn chặn mọi chuyển động hoặc ngắt kết nối. Các phụ kiện nén rất dễ lắp đặt và tháo dỡ vì chúng không yêu cầu hàn, hàn điện hoặc các quy trình phức tạp khác. Sự đơn giản này giúp giảm thời gian cần thiết để cài đặt.

Liên hệ với chúng tôi

TRƯỚCV: Phụ kiện nữ Ferrules đôi bằng thép không gỉ TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Chất liệu: Thép không gỉ

Máy móc: Giả mạo

Kiểu: Liên minh

Nơi xuất xứ: Giang Tô, Trung Quốc

Tên thương hiệu: SAM-LOK

Kết nối: Nén

Cấu trúc: liên kết, khuỷu tay, tee, chéo, vách ngăn, đầu nối nam hoặc nữ

Áp suất làm việc: 3000- 6000psi

Hình dạng: Bằng nhau

Mã đầu: hình lục giác

Kích thước OD: 1/16''-1'',3mm-25mm

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Nhiệt Độ làm việc: -20 đến 200 độ C

tham số

Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	Kích thước, tính bằng (mm)						Lỗ bảng điều khiển Kích thước trong. (mm)	Max.Panel độ dày trong. (mm)
Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	L	C	E	D	F	G	Lỗ bảng điều khiển Kích thước trong. (mm)	Max.Panel độ dày trong. (mm)
16/1	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
8/1	-BU-FT2	2,02(51,3)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,50(12,7)	0,50(12,7)	0,33(8,3)	0,50(12,7)
16/3	-BU-FT3	2.11(53.6)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)	0,56(14,3)	0,39(9,9)	0,50(12,7)
1/4	-BU-FT4	2,27(57,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,63(15,9)	0,63(15,9)	0,45(11,5)	0,40(10,2)
16/5	-BU-FT5	2,39(60,7)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)	0,69(17,5)	0,52(13,1)	0,44(11,2)
8/3	-BU-FT6	2,45(62,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)	0,75(19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80(71,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76(19,4)	0,50(12,7)
8/5	-BU-FT10	2,86(72,6)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)	1,06(27,0)	0,89(22,6)	0,50(12,7)
3/4	-BU-FT12	3.11(79.0)	0,96(24,4)	0,62(15,7)	1.13(28.6)	1.19(30.2)	1.19(30.2)	1,02(25,8)	0,66(16,8)
8/7	-BU-FT14	3,33(84,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)	1,37(34,9)	1.14(29.0)	0,75(19,1)
1	-BU-FT16	3,77(95,8)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)	1,63(41,3)	1,33(33,7)	0,75(19,1)
4/11	-BU-FT20	4,85(123,2)	1,62(41,1)	1,09(27,8)	1,87(47,6)	1,87(47,6)	1,87(47,6)	1,64(41,7)	0,75(19,1)
2/11	-BU-FT24	5,48(139,2)	1,97(50,0)	1,34(34,0)	2,25(57,2)	2,25(57,2)	2,25(57,2)	1,95(49,6)	0,75(19,1)

Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	Kích thước, mm(in)						Lỗ bảng điều khiển Size trong. (mm)	Max.Panel độ dày trong. (mm)
Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	L	C	E	D	F	G	Lỗ bảng điều khiển Size trong. (mm)	Max.Panel độ dày trong. (mm)
3	-BU-MT3	51,3(2,02)	12,9(0,51)	2,4(0,09)	12.0(0.47)	14.0(0.55)	14.0(0.55)	8,3(0,33)	12,7(0,50)
4	-BU-MT4	53,6(2,11)	13,7(0,54)	2,4(0,09)	12.0(0.47)	14.0(0.55)	14.0(0.55)	9,9(0,39)	12,7(0,50)
6	-BU-MT6	57,7(2,27)	15,3(0,60)	4,8(0,19)	14.0(0.55)	16.0(0.63)	16.0(0.63)	11,5(0,45)	10,2(0,40)
8	-BU-MT8	61,0(2,40)	16,2(0,64)	6,4(0,25)	16.0(0.63)	18.0(0.71)	18.0(0.71)	13,1(0,52)	11,2(0,44)
10	-BU-MT10	63,7(2,51)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22.0(0.87)	22.0(0.87)	16,3(0,64)	11,2(0,44)
12	-BU-MT12	71,0(2,80)	22,8(0,90)	9,5(0,37)	22.0(0.87)	24.0(0.94)	24.0(0.94)	19,5(0,77)	12,7(0,50)
14	-BU-MT14	72,5(2,85)	24,4(0,96)	11.1(0.44)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,5(0,89)	12,7(0,50)
15	-BU-MT15	72,5(2,85)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
16	-BU-MT16	72,5(2,85)	24,4(0,96)	12,7(0,50)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
18	-BU-MT18	78,9(3,11)	24,4(0,96)	15,1(0,59)	30.0(1.18)	30.0(1.18)	30.0(1.18)	26.0(1.02)	16,8(0,66)
20	-BU-MT20	84,5(3,33)	26.0(1.02)	15,9(0,63)	32.0(1.26)	35,0(1,38)	350(1,38)	29.0(1.14)	19,0(0,75)
25	-BU-MT25	96,0(3,78)	31.3(1.23)	21,8(0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34.0(1.34)	19,0(0,75)
30	-BU-MT30	124,0(4,88)	39,6(1,56)	26,2(1,03)	50,0(1,97)	50,0(1,97)	50,0(1,97)	40,5(1,59)	19,0(0,75)
32	-BU-MT32	128.0(5.04)	42,0(1,65)	28,6(1,13)	50,0(1,97)	50,0(1,97)	50,0(1,97)	42,5(1,67)	19,0(0,75)
38	-BU-MT38	145,0(5,71)	49,4(1,94)	33,7(1,33)	60,0(2,36)	60,0(2,36)	60,0(2,36)	50,5(1,99)	19,0(0,75)
