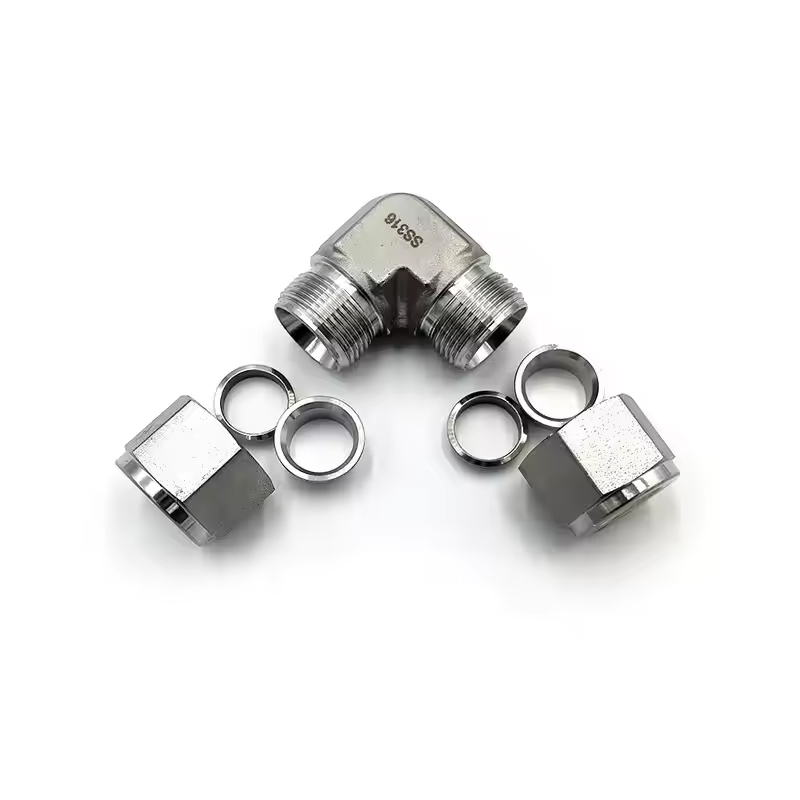

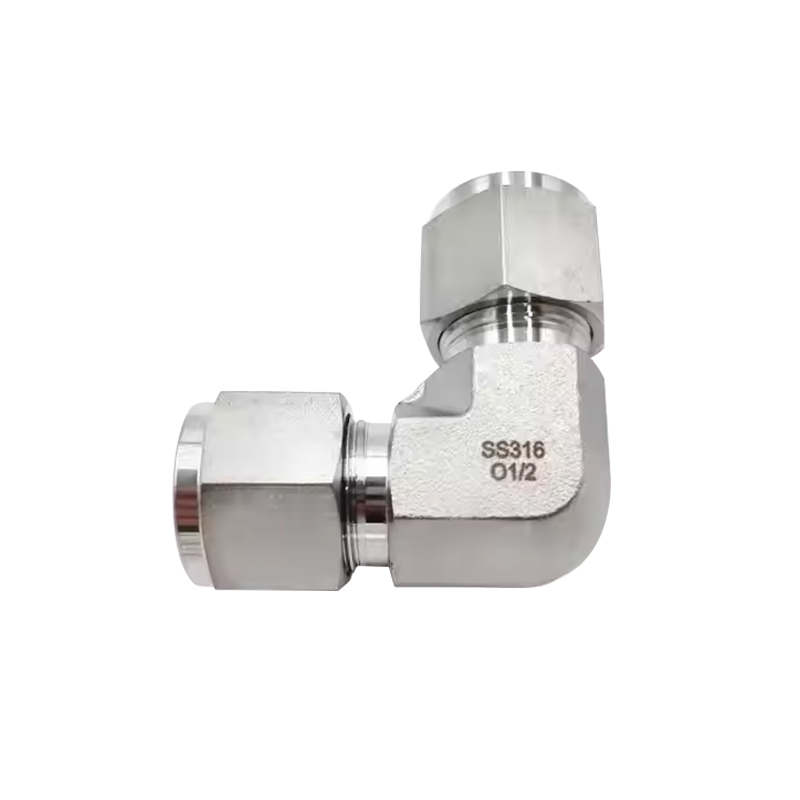

Phụ kiện ống nén liên kết khuỷu tay bằng thép không gỉ

Phụ kiện ống nén liên kết khuỷu tay bằng thép không gỉ là khuỷu tay 90 độ được sử dụng để kết nối hai ống ở góc vuông, mang lại kết nối liền mạch và chặt chẽ. Cấu hình này phù hợp cho các ứng dụng có giới hạn về không gian hoặc bố trí đường ống cụ thể yêu cầu thay đổi hướng của hệ thống đường ống. Khớp nối này được thiết kế như một khuỷu tay có đường kính không đổi, có nghĩa là nó kết nối hai ống có cùng đường kính, đảm bảo dòng chảy trong hệ thống không đổi và không bị gián đoạn. Thiết kế khuỷu tay có đường kính không đổi đặc biệt hữu ích khi kết nối hai phần ống có cùng kích thước, duy trì động lực dòng chảy ổn định và giảm nhiễu loạn có thể gây ra sự kém hiệu quả hoặc hao mòn theo thời gian. Nó có hình lục giác, giúp dễ dàng lắp đặt và siết chặt. Hình lục giác mang lại khả năng cầm nắm chắc chắn cho các dụng cụ, đảm bảo phụ kiện có thể được lắp đặt hoặc tháo ra dễ dàng khỏi hệ thống đường ống mà không bị trượt hay gặp khó khăn. Đầu lục giác cũng đảm bảo rằng khớp nối có thể chịu được mô-men xoắn cao hơn mà không bị hư hỏng, do đó giúp cải thiện độ bền và độ tin cậy tổng thể của hệ thống.

Liên hệ với chúng tôi

TRƯỚCV: Phụ kiện ống nén Tee Union bằng thép không gỉ TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Chất liệu: Thép không gỉ

Máy móc: Giả mạo

Kiểu: Khuỷu tay

Nơi xuất xứ: Giang Tô, Trung Quốc (đại lục)

Số mô hình: Lắp ống khuỷu tay bằng nhau

Tên thương hiệu: SAM-LOK

Kết nối: Ferrules đôi

Hình dạng: Bằng nhau

Mã đầu: Lục giác

vật chất: 304, 316, 304L, 316L, v.v.

Dịch vụ OEM: có sẵn

cấu trúc: khuỷu tay 90 độ

tham số

Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	Kích thước, tính bằng (m m)
Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	L	C	D	F	E
16/1	-UE-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
8/1	-UE-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16/3	-UE-FT3	1,00(25,4)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-UE-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UE-FT5	1.13(28.7)	0,64(16,3)	0,63(15,9)	0,56(14,3)	0,25(6,4)
8/3	-UE-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UE-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
8/5	-UE-FT10	1,50(38,1)	0,96(24,4)	1,00(25,4)	0,94(23,8)	0,5(12,7)
3/4	-UE-FT12	1,57(39,9)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
8/7	-UE-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UE-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
8/11	-UE-FT18	2,17(55,1)	1,23(31,2)	1,63(41,3)	1,69(42,9)	0,97(24,6)
4/11	-UE-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
2/11	-UE-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

Ống chữ T OD (mm)	Thứ tự cơ bản Số	Kích thước, mm(in.)
Ống chữ T OD (mm)	Thứ tự cơ bản Số	L	C	D	F	E
3	-UE-MT3	22,3(0,88)	12,9(0,51)	12.0(0.47)	9,5(0,37)	2,4(0,09)
4	-UE-MT4	25,4(1,00)	13,7(0,54)	12.0(0.47)	12,7(0,50)	2,4(0,09)
6	-UE-MT6	27,0(1,06)	15,3(0,60)	14.0(0.55)	12,7(0,50)	4,8(0,19)
8	-UE-MT8	28,8(1,13)	16,2(0,64)	16.0(0.63)	14,3(0,56)	6,4(0,25)
10	-UE-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UE-MT12	36.0(1.42)	22,8(0,90)	22.0(0.87)	20,6(0,81)	9,5(0,37)
14	-UE-MT14	38,0(1,50)	24.4(096)	25,0(0,98)	23,8(0,94)	11.0(0.43)
15	-UE-MT15	38,8(1,53)	24.4(096)	25,0(0,98)	23,8(0,94)	11,9(0,47)
16	-UE-MT16	38,0(1,50)	24.4(096)	25,0(0,98)	23,8(0,94)	12,7(0,50)
18	-UE-MT18	39,8(1,57)	24,4(0,96)	30.0(1.18)	27,0(1,06)	15,1(0,59)
20	-UE-MT20	44,6(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	15,9(0,63)
22	-UE-MT22	44,6(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	18,3(0,72)
25	-UE-MT25	49,1(1,93)	31.3(1.23)	38,0(1,5)	34,9(1,37)	21.8(086)
28	-UE-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21.8(086)
30	-UE-MT30	69,9(275)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UE-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UE-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
