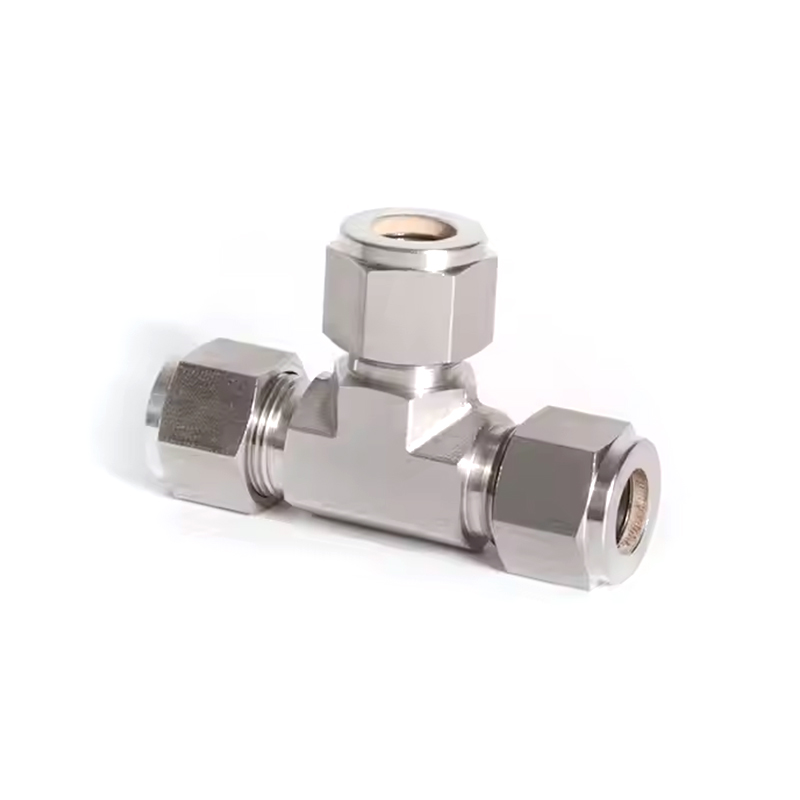

Phụ kiện ống nén Tee Union bằng thép không gỉ

Các phụ kiện ống nén Tee Union bằng thép không gỉ kết nối ba ống tại một khớp, cho phép chuyển hướng dòng chất lỏng hoặc khí. Các phụ kiện chữ T rất cần thiết trong nhiều hệ thống, chẳng hạn như hệ thống cấp nước, lò phản ứng hóa học và đường ống dẫn khí tự nhiên, những nơi cần phân chia dòng chảy hoặc tạo kết nối theo nhiều hướng. Thiết kế hình chữ T đảm bảo rằng dòng chất lỏng vẫn cân bằng và hệ thống duy trì tính toàn vẹn dưới áp suất. Phụ kiện này có đường kính ngoài (OD) từ 1/16'' đến 1'' (3 mm đến 25 mm), rất linh hoạt và phù hợp cho các hệ thống nhỏ và lớn. Nhiều kích cỡ khác nhau tương thích với nhiều kích cỡ ống khác nhau, đảm bảo rằng phụ kiện có thể được tích hợp liền mạch vào nhiều hệ thống phân phối chất lỏng hoặc khí khác nhau. Nó được thiết kế để xử lý áp suất làm việc lên tới 6000 psi. Ngay cả dưới áp lực mạnh, khớp nối vẫn có thể duy trì tính toàn vẹn và độ kín, đảm bảo vận hành an toàn và hiệu quả. Xếp hạng áp suất cao cũng cho phép nó được sử dụng trong các hệ thống thủy lực và hệ thống làm sạch áp suất cao.

Liên hệ với chúng tôi

TRƯỚCV: Phụ kiện ống nén chéo bằng thép không gỉ TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Máy móc: Giả mạo

Kiểu: Liên minh

Nơi xuất xứ: Giang Tô, Trung Quốc (đại lục)

Số mô hình: Lắp liên minh

Tên thương hiệu: SAM-LOK

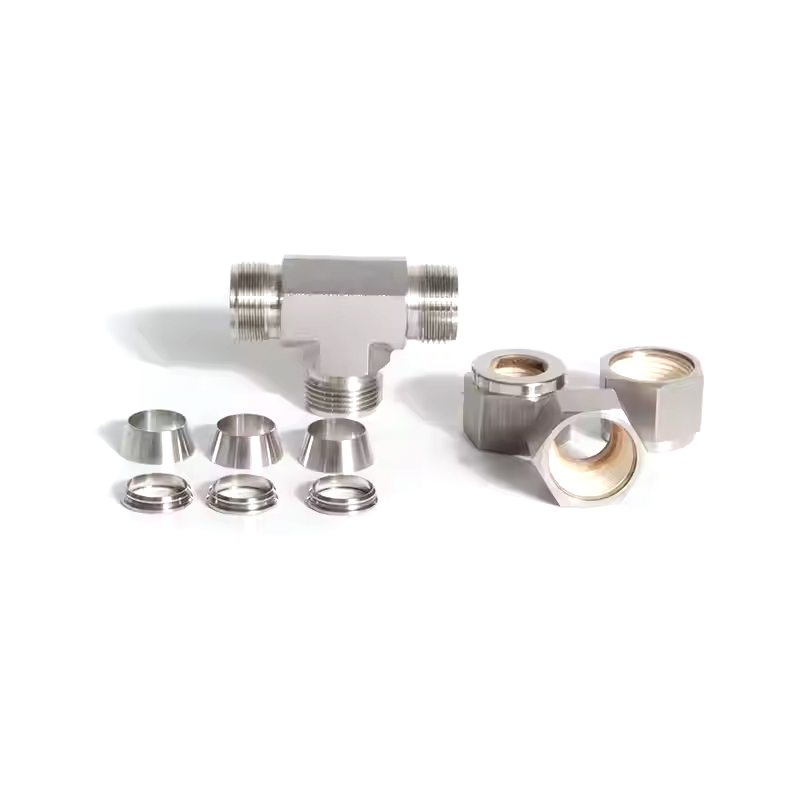

Kết nối: ferrule đôi

hình dạng: Tee

Mã đầu: Lục giác

Kích thước OD: 1/16''-1'',3mm-25mm

Áp suất làm việc: lên tới 6000psi

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Xử lý ống: ủ hoàn toàn

Hình nón bên trong: xử lý đánh bóng gương

Nhiệt Độ làm việc: -20 đến 200 độ C

tham số

Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	Kích thước, trong. (mm)
Ống chữ T OD (trong.)	Cơ bản Đặt hàng Số	L	C	D	F	E
16/1	UT-FT1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
8/1	-UT-FT2	0,96(24,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16/3	-UT-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UT-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-UT-FT5	1.17(29.7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
8/3	-UT-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UT-FT8	1,42(36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
8/5	-UT-FT10	1,53(38,9)	0,96(24,4)	1,00(25,4)	1,00(25,4)	0,50(12,7)
3/4	-UT-FT12	1,57(39,9)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
8/7	-UT-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UT-FT16	1,93(49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
8/11	-UT-FT18	2,17(55,1)	1,23(31,2)	1,81(46,0)	1,69(42,9)	0,97(24,6)
4/11	-UT-FT20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
2/11	-UT-FT24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34(34,0)

Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	Kích thước, mm(in.)
Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	L	C	D	F	E
2	-UT-MT2	22,3(0,88)	12,9(0,51)	12.0(0.47)	9,5(0,37)	1,7(0,07)
3	-UT-MT3	22.3(088)	12,9(0,51)	12.0(0.47)	9,5(0,37)	2,4(0,09)
4	-UT-MT4	25,4(1,00)	13,7(0,54)	12.0(0.47)	12,7(0,50)	2,4(0,09)
6	-UT-MT6	27,0(1,06)	15,3(0,60)	14.0(0.55)	12,7(0,50)	4,8(0,19)
8	-UT-MT8	29,9(1,18)	16,2(0,64)	16.0(0.63)	15,9(0,63)	6,4(0,25)
10	-UT-MT10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-UT-MT12	36.0(1.42)	22,8(0,90)	22.0(0.87)	20,6(0,81)	9,5(0,37)
14	-UT-MT14	38,8(1,53)	24.4(096)	25.0(098)	25,4(1,00)	11.1(0.44)
15	-UT-MT15	38,8(1,53)	24.4(096)	25,0(0,98)	25,4(1,00)	11,9(0,47)
16	-UT-MT16	38,8(1,53)	24.4(096)	25.0(098)	25,4(1,00)	12,7(0,50)
18	-UT-MT18	38,8(1,53)	24,4(0,96)	30.0(1.18)	27,0(1,06)	15,1(0,59)
20	-UT-MT20	44,6(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	15,9(0,63)
22	-UT-MT22	44,6(1,76)	26.0(1.02)	32.0(1.26)	34,9(1,37)	18,3(0,72)
25	-UT-MT25	49,1(1,93)	31.3(1.23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
28	-UT-MT28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21.8(086)
30	-UT-MT30	69,9(2,75)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-UT-MT32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-UT-MT38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
