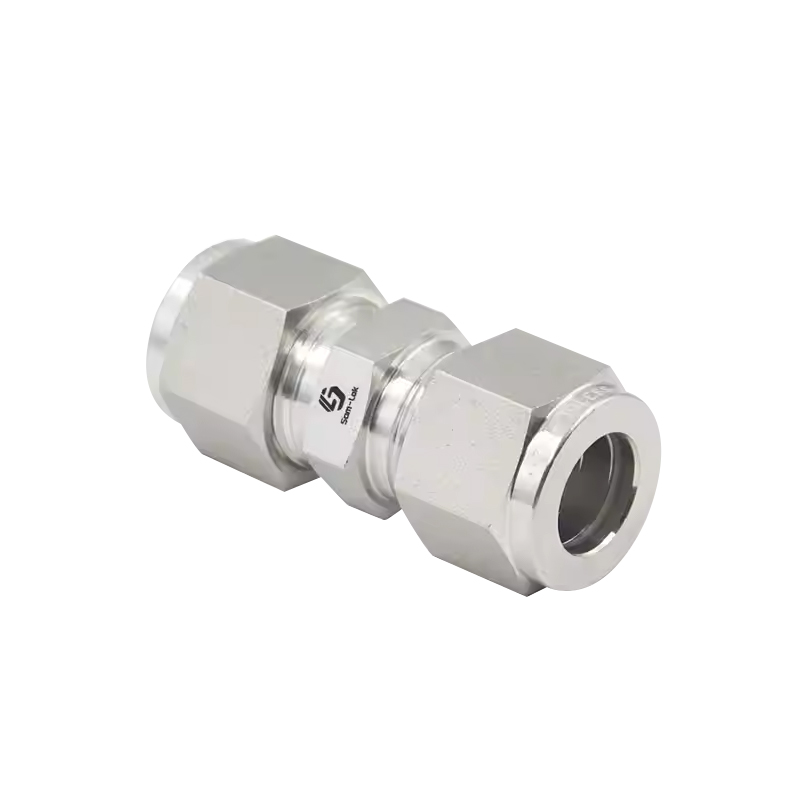

Phụ kiện ống nén liên minh bằng thép không gỉ

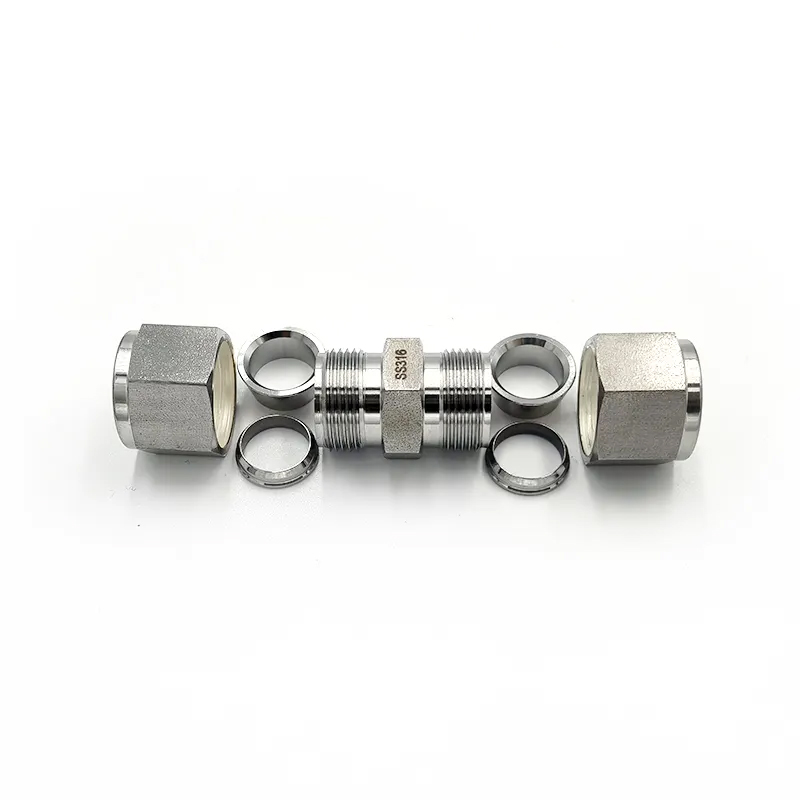

Phụ kiện ống nén Liên minh thép không gỉ được làm bằng thép không gỉ cao cấp. Vật liệu thép không gỉ cải thiện độ bền tổng thể, đảm bảo tuổi thọ lâu dài và giảm nhu cầu bảo trì hoặc thay thế thường xuyên. Nó thông qua một quá trình rèn. Quá trình này đảm bảo sức mạnh và độ chính xác tuyệt vời. Các phụ kiện rèn được thiết kế để chịu được áp suất cao và các điều kiện khắc nghiệt mà không ảnh hưởng đến hiệu suất. Phụ kiện này là loại liên kết, có nghĩa là chúng được thiết kế để dễ dàng kết nối và ngắt kết nối các đường ống hoặc ống dẫn mà không cần dụng cụ chuyên dụng hoặc tháo rời. Thiết kế liên kết cho phép bảo trì hiệu quả và sửa đổi hệ thống mà không cần tháo toàn bộ phần ống. Thiết kế kết nối ống sắt kép tạo ra lớp bịt kín chắc chắn, không rò rỉ để ngăn chặn rò rỉ chất lỏng hoặc khí ngay cả trong điều kiện áp suất cao. Vòng sắt được kẹp chặt giữa đai ốc và thân khớp nối, mang lại độ bám và độ ổn định tuyệt vời nhằm ngăn chặn tình trạng lệch trục và đảm bảo kết nối chặt chẽ.

Liên hệ với chúng tôi

TRƯỚCV: Phụ kiện ống nén liên kết khuỷu tay bằng thép không gỉ TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

Chất liệu: Thép không gỉ

Máy móc: Giả mạo

Kiểu: Liên minh

Nơi xuất xứ: Giang Tô, Trung Quốc (đại lục)

Số mô hình: Lắp liên minh

Tên thương hiệu: SAM-LOK

Kết nối: ferrule đôi

Hình dạng: Bằng nhau

Mã đầu: Lục giác

Kích thước OD: 1/16''-1'',3mm-25mm

Áp suất làm việc: lên tới 6000psi

Trung bình: nước, dầu, khí, axit, bazơ, v.v.

Điều trị đặc biệt: xử lý độ cứng ferrule

Xử lý hạt: trồng bạc

Xử lý ống: ủ hoàn toàn

Hình nón bên trong: xử lý đánh bóng gương

Nhiệt Độ làm việc: -20 đến 200 độ C

tham số

Ống chữ T OD (trong.)	Thứ tự cơ bản Số	Kích thước, tính bằng (mm)
Ống chữ T OD (trong.)	Thứ tự cơ bản Số	L	C	D	F	E
16/1	-TU-FT1	0,99(25,1)	0,34(8,6)	0,31(7,9)	0,44(11,1)	0,05(1,3)
8/1	-TU-FT2	1,40(35,6)	0,50(12,7)	0,44(11,1)	0,44(11,1)	0,09(2,3)
16/3	-TU-FT3	1,47(37,3)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-TU-FT4	1,61(40,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16/5	-TU-FT5	1,69(42,9)	0,64(16,2)	0,63(15,9)	0,56(14,3)	0,25(6,4)
8/3	-TU-FT6	1,77(45,0)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-TU-FT8	2,02(51,3)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
8/5	-TU-FT10	2,05(52,1)	0,96(24,4)	1,00(25,4)	0,94(23,9)	0,50(12,7)
3/4	-TU-FT12	2.11(53.6)	0,96(24,4)	1.13(28.6)	1,06(27,0)	0,62(15,7)
8/7	-TU-FT14	2,17(55,1)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-TU-FT16	2,55(64,8)	1,23(31,2)	1,5(38,1)	1,37(34,9)	0,88(22,4)
8/11	-TU-FT18	2,55(64,8)	1,23(31,2)	1,75(44,5)	1,63(41,3)	0,97(24,6)
4/11	-TU-FT20	3,63(92,2)	1,62(41,1)	1,87(47,6)	1,75(44,5)	1,09(27,7)
2/11	-TU-FT24	4,25(108,0)	1,97(50,0)	2,25(57,2)	2,13(54,0)	1,34(34,0)

Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	Kích thước, mm(in.)
Ống chữ T OD (mm)	Cơ bản Đặt hàng Số	L	C	D	F	E
2	-TU-MT2	35,6(140)	12,9(0,51)	12.0(0.47)	12.0(0.47)	1,7(0,07)
3	-TU-MT3	35,3(1,39)	12,9(0,51)	12.0(0.47)	12.0(0.47)	2,4(0,09)
4	-TU-MT4	37,3(1,47)	13,7(0,54)	12.0(0.47)	12.0(0.47)	2,4(0,09)
6	-TU-MT6	41,0(1,61)	15,3(0,60)	14.0(0.55)	14.0(0.55)	4,8(0,19)
8	-TU-MT8	43,2(1,70)	16,2(0,64)	16.0(0.63)	15.0(0.59)	6,4(0,25)
10	-TU-MT10	46,2(1,82)	17,2(0,68)	19,0(0,75)	18.0(0.71)	7,9(0,31)
12	-TU-MT12	51,2(2,02)	22,8(0,90)	22.0(0.87)	22.0(0.87)	9,5(0,37)
14	-TU-MT14	52,0(2,05)	24.4(096)	25,0(0,98)	24.0(0.94)	11.1(0.44)
15	-TU-MT15	52,0(2,05)	24,4(0,96)	25,0(0,98)	24.0(0.94)	11,9(0,47)
16	-TU-MT16	52,0(2,05)	24,4(0,96)	25,0(0,98)	24.0(0.94)	12,7(0,50)
18	-TU-MT18	53,5(2,11)	24,4(0,96)	30.0(1.18)	27,0(1,06)	15,1(0,59)
20	-TU-MT20	55,0(2,17)	26.0(1.02)	32.0(1.26)	30.0(1.18)	15,9(0,63)
22	-TU-MT22	55,0(2,17)	26.0(1.02)	32.0(1.26)	30.0(1.18)	18,3(0,72)
25	-TU-MT25	65,0(2,56)	31.3(1.23)	38,0(1,50)	35,0(1,38)	21,8(0,86)
28	-TU-MT28	85,0(3,35)	36,6(1,44)	46,0(1,81)	41,0(1,61)	21,8(0,86)
30	-TU-MT30	92,7(3,65)	39,6(1,56)	50,0(1,97)	46,0(1,81)	26,2(1,03)
32	-TU-MT32	97,3(3,83)	42,0(1,65)	50,0(1,97)	46,0(1,81)	28,6(1,13)
38	-TU-MT38	113,6(4,47)	49,4(1,94)	60,0(2,36)	55,0(2,17)	33,7(1,33)
