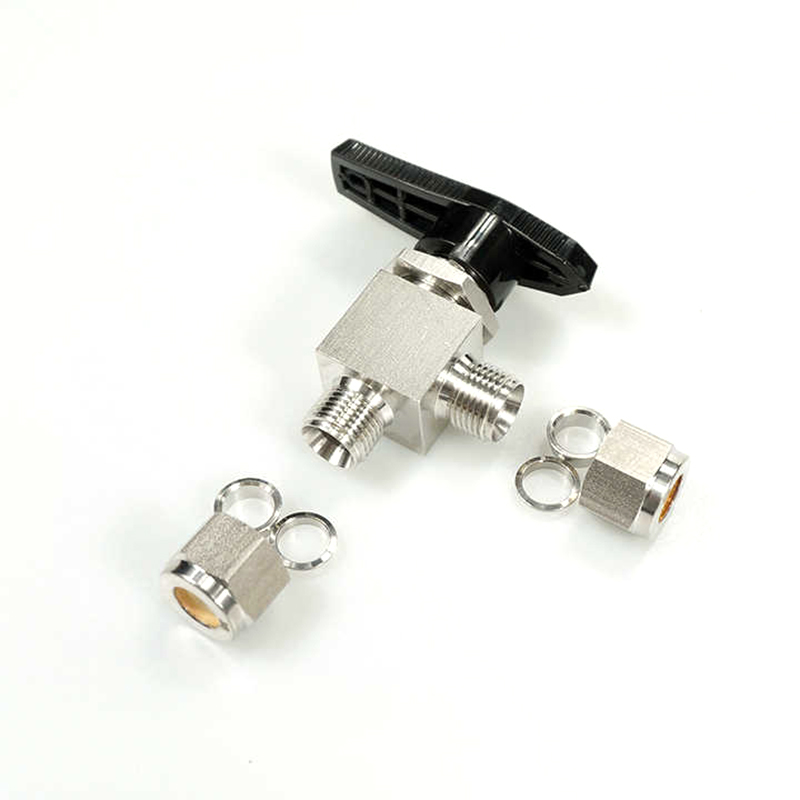

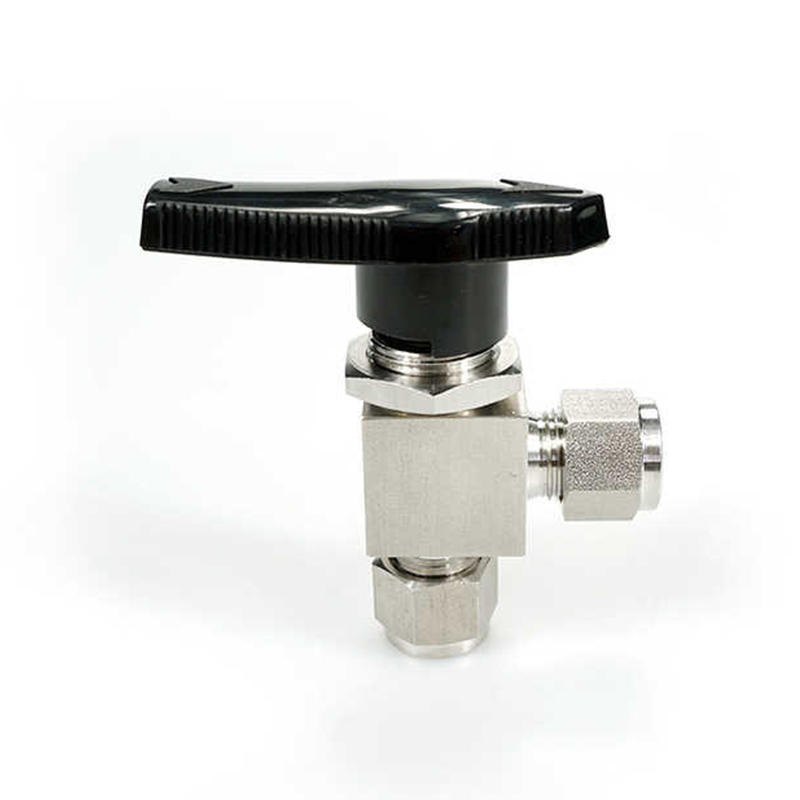

Van bi đôi góc 90 độ bằng thép không gỉ

Van bi góc 90 độ đầu nối đôi bằng thép không gỉ được thiết kế để chịu được áp suất làm việc tối đa 3000 PSIG (207 bar), đảm bảo hoạt động ổn định trong môi trường áp suất cực cao. Thiết kế này đặc biệt phù hợp với đường ống áp suất cao, hệ thống truyền chất lỏng và kiểm soát khí. Nó có thể duy trì kiểm soát dòng chảy ổn định khi đối mặt với biến động áp suất hệ thống mà không bị rò rỉ hoặc hỏng hóc. Thiết kế đầu vào độc đáo của van bi này cho phép kiểm tra và sửa chữa van mà không cần tháo rời hệ thống. Thông qua thiết kế sáng tạo này, người dùng có thể bảo trì van mà không làm gián đoạn quá trình sản xuất, giúp giảm đáng kể thời gian ngừng hoạt động của thiết bị. Trong đường ống dẫn dầu và khí đốt, van có thể kiểm soát hiệu quả dòng chảy của chất lỏng và đảm bảo hoạt động an toàn của hệ thống truyền tải dầu và khí áp suất cao; van bi có thiết kế vùng chết để đảm bảo độ tinh khiết của chất lỏng trong quá trình truyền và phù hợp cho các ứng dụng như vô trùng, sản xuất dược phẩm và kiểm soát độ chính xác.

Liên hệ với chúng tôi

TRƯỚCV: Van bi ba chiều bằng thép không gỉ đôi Ferrule TIẾP THEO: Không có bài viết tiếp theo

Mô tả
tham số

Mô tả

●Áp suất hoạt động lên tới: 3000 psig (207 bar)
●Nhiệt độ hoạt động: -65 °F đến 300 °F (-54 °C đến 148 °C)
●Kích thước từ 1/16in. đến 3/4in. hoặc 3mm đến 18mm
●Các loại van là thẳng, ba chiều và vuông góc
●Thân van liền khối và trục bi liền khối
● Không có vùng chết, chẳng hạn như khu vực giữa bi và buồng van
●Thiết kế lối vào phía trên có thể được kiểm tra và sửa chữa trực tuyến sau khi gỡ bỏ hệ thống

tham số

Thứ tự cơ bản Số	Kết nối Loại và Kích thước	lỗ trong. (mm)	CV		Kích thước, trong. (mm)
			thẳng	Góc	A	C	D	E	F	H
-OIB-MT3-2	Ống 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	Ống 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Ống 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	ống 10mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Ống 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Ống 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Ống 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Ống 1/8"	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Ống 1/4"	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Ống 3/8"	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Ống 1/2"	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Ống 3/4”	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT12-10-3W
